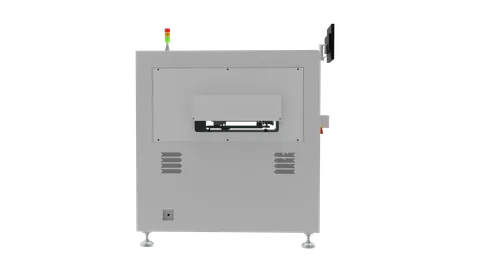

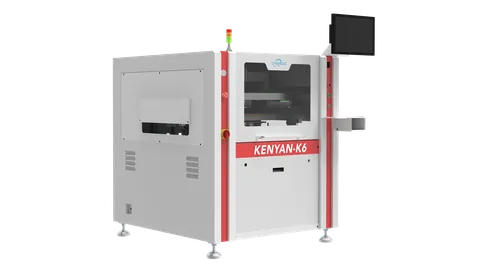

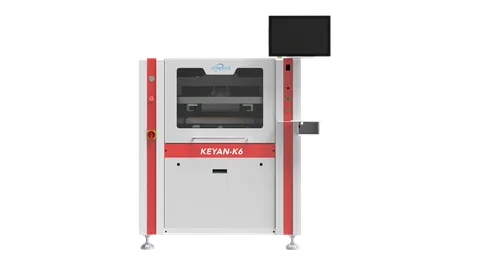

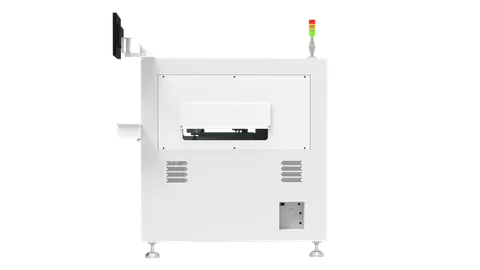

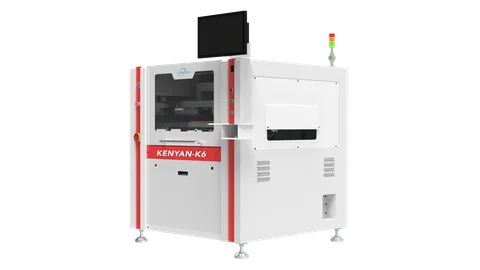

KAYA-K6

Стабильное универсальное решение для высоконадёжных изделий

Для автомобильной электроники и промышленной автоматики; точность и стабильность обеспечивают одинаковое качество печати каждой PCB; повторяемость совмещения ±0.015mm, печати ±0.025mm; цикл ＜10sec/P повышает эффективность; опции нанесения клея, автопополнения пасты, контроля остатка, 3D-контроль паяльной пасты (SPI)

Разработанный для таких приложений, как автомобильная электроника и промышленные модули управления, он сочетает в себе высокую точность со стабильной производительностью, обеспечивая стабильную печать на каждой печатной плате и поддержку высоконадежных продуктов.

Модель KAYA-K6

Область применения Принтеры для нанесения паяльной пасты

KAYA-K6 Технические характеристики
Параметр	Значение
Повторяемость оптического совмещения	±0.015mm
Повторяемость печати	±0.025mm
Время цикла печати	＜10sec/P
Режим печати	Печать одним/двумя ракелями (электропривод)
Давление ракеля	1~10kg
Стандартные углы ракеля	45°/55°/60°
Скорость печати	10~200mm/sec
Ход печати	50~800mm
Размеры рамки трафарета	470×370mm~800×800mm
Способ очистки	Сухая, влажная и вакуумная очистка на выбор
Система технического зрения	CCD-камера обработки изображений с высокой частотой кадров
Распознавание реперных меток	Круги, квадраты, ромбы, текст, контактные площадки и нестандартные формы
Режим получения изображения	Одиночная/двойная съёмка, защита от ошибок (камеру можно полностью отключить)
Функции контроля	2D-оптический контроль
Функции системы	Основные функции интеграции в линию
Максимальный размер PCB	400×300mm
Минимальный размер PCB	50×50mm
Толщина PCB	0.4~6mm
Максимальная масса платы	10kg
Высота конвейера	900±40mm
Скорость конвейера	1200mm/sec（MAX）
Габариты машины	L=2200W=1320H=1415mm
Масса	800kg
Электропитание	AC 220V 50/60Hz однофазное 2kW
Время переналадки	＜5min
