KAYA-W系列双轨氮气回流焊是科延机电回流焊产品线的旗舰型号，专为汽车电子、医疗电子、航空航天、新能源功率器件、高端消费电子等高可靠性焊接需求打造。本系列集成了四大核心技术于一体：低氧氮气保护系统、风冷+水冷双模式冷却、高精度多温区控温、单/双轨高产能架构。氮气保护系统可实现300-1000PPM低氧氛围，有效抑制焊点氧化、降低空洞率，完全满足汽车电子、医疗设备、IGBT等高可靠性焊接标准。双冷却系统支持风冷/水冷灵活切换：水冷模式可快速稳定降温，防止PCB翘曲变形与器件应力损伤，尤其适配厚铜板、共晶焊、大功率器件等高端工艺。温控系统采用PID+SSR双闭环，8/10/12温区上下独立加热，控温精度±1℃，炉内温度均匀性优异，完美适配0105微型元件、BGA、QFN等精密封装器件。双轨机型支持同步/异步双模式运行：同步模式下双轨同时运行相同产品，产能翻倍；异步模式下两条轨道可运行不同产品，灵活适配混线生产需求。双轨最大支持250mm*2（可选300mm*2）PCB同时生产，大幅提升产能并满足混线生产需求。设备外形更加宽大（1650mm宽度），机身采用加重型钢结构，重量达2800-3400kg，确保高产能运行时的稳定性。控制系统采用WIN10+工业控制计算机+PLC智能系统，工艺参数一键调用，换线高效，全链路数据可追溯，满足ISO质量管理体系要求。

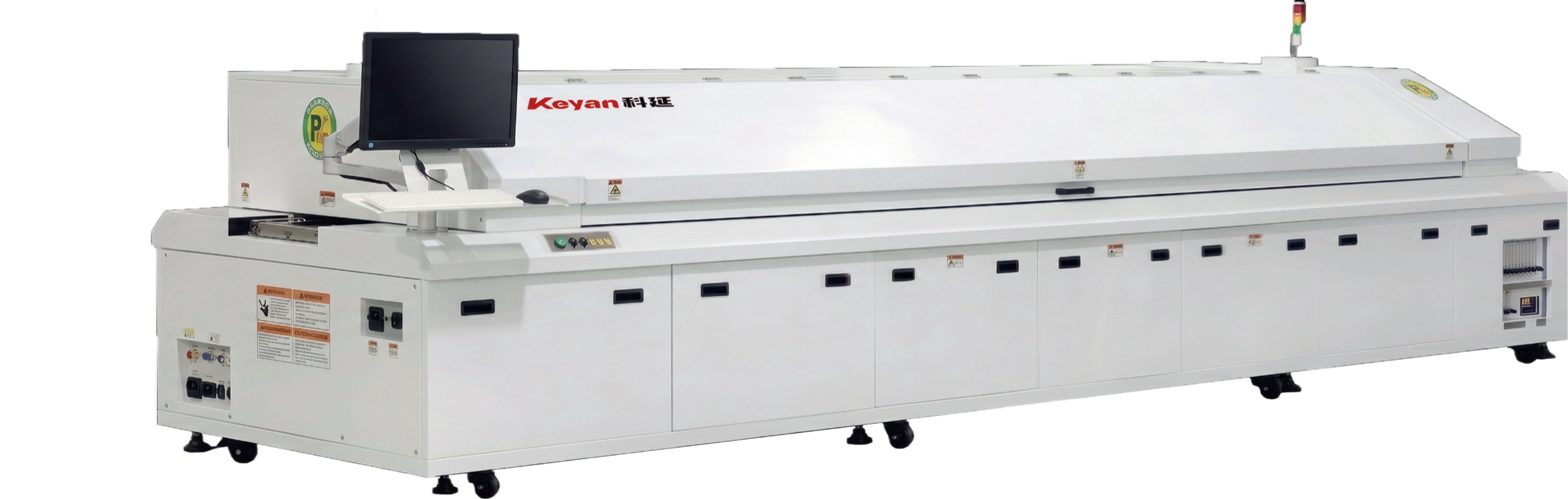

KAYA-W10IIN
高性能 SMT 智能制造设备
回流焊
KAYA-W10IIN
高端氮气/水冷回流焊，满足IATF16949、ISO13485等严苛质量体系要求，是高端电子制造领域的标杆级焊接设备
专为汽车电子、医疗电子、航空航天、新能源功率器件、高端消费电子等高可靠性焊接需求打造；集成低氧氮气保护系统、风冷+水冷双模式冷却、高精度多温区控温、单/双轨高产能架构于一体；实现低空洞率、高良率、高稳定性的高端SMT焊接；双轨机型支持同步/异步双模式运行，最大支持250mm*2（可选300mm*2）PCB同时生产；大幅提升产能并满足混线生产需求
ENGINEERING DATA
技术参数表
KAYA-W10IIN
产品型号
KAYA-W10IIN
产品型号
KAYA-W10IIN
应用领域
回流焊
| 项目 | 参数 |
|---|---|
| 外形尺寸(L×W×H) | 6200*1650*1540 |
| 净重 | Approx.3100KG |
| 启动功率 | 启动:68KW |
| 工作功率 | 工作:13KW |
| 氮气消耗量 | 500-1000PPM at 25-30M³/hr（"-II"型） |
| 电源规格 | AC 380V,50/60Hz,3P5W |
| 升温时间 | Approx.30min |
| 温度范围 | 室温(15-35℃)~300℃ |
| 最大PCB宽度 | 250mm*2（可选配300mm*2） |
| PCB高度 | 板上下各25mm |
| 传输方向 | 左向右（可选右向左） |
| 导轨固定方式 | 前端固定（可选后端固定） |
| 导轨距地高度 | 900±20mm |
| 导轨调宽 | 双轨1,4固定（可选1,3固定） |
| 传输速度范围 | 0-1800mm/min |
| 传输控制方式 | 变频器+运输马达 |
| 链条结构 | 不锈钢单排挡边链条，防卡板式 |
| 运输系统 | 双导轨+网带运输+同步（选配异步） |
| 加热区数量 | 上10/下10 |
| 冷却区数量 | 氮气双轨(IIN)：上3冷却区 |
| 温控方式 | PID+SSR |
| 异常报警 | 超高/超低温报警，声、光两种方式 |
| 控制方案 | WIN10+工业控制计算机+PLC |
| 数据存储功能 | 可存储多种生产设置参数与状况 |
| 冷却方式 | 强制风冷；强制水冷 |
| 上盖启动 | 上盖电动开启，方便炉内清洁 |
| UPS电源 | 备用电源 |
APPLICATION CONTEXT
应用场景
汽车自动驾驶域控制器、新能源汽车IGBT功率模块、医疗植入设备、航空航天电子、高端服务器主板等顶级可靠性要求的SMT焊接场景。
