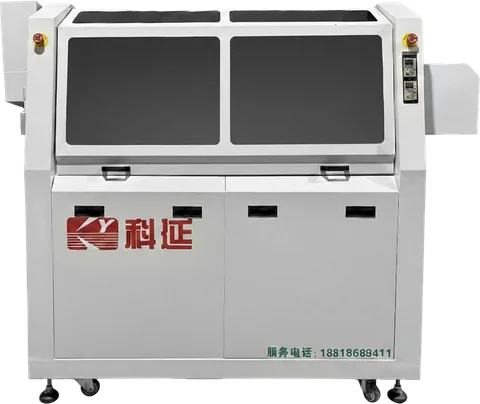

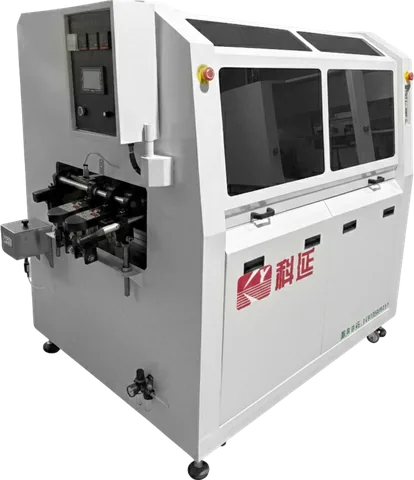

KAYA-Y200BE

高性能 SMT 智能制造设备

波峰焊

KAYA-Y200BE

-高效的“连接器”批量处理,高效完成通孔元件的焊接任务

适用于中小批量到中等规模的无铅PCB插件焊接、消费电子/工业电子批量生产与研发打样场景;高效稳定的核心焊接配置;精准可靠的双区预热与温控系统;耐用易维护的结构设计;灵活适配的生产能力

KAYA-Y系列BE型双区预热波峰焊机是科延机电面向中小批量到中等规模无铅PCB插件焊接场景推出的入门级波峰焊设备。BE型采用双区预热设计(红外/热风加热),预热温度范围室温~230℃,预热控温精度±5℃,能够有效激活助焊剂并预热PCB板,减少焊接时的热冲击,提升焊接质量。在焊接系统方面,BE型搭载专利永不堵塞喷头/ST-6喷头,配合ST-6 lumina雾化喷头,助焊剂喷涂均匀细腻,流量10~100mL/min可调,针阀压力0.2MPa~0.5MPa,支持气压全喷(标配)和气压选喷(选配)两种模式。锡炉采用316不锈钢+铸铁+钛材质,耐腐蚀、寿命长,锡炉容量根据型号不同从150kg到280kg不等,锡炉极限承受温度Max. 300℃。波峰高度采用变频无极调速,0~15mm(标配)15~20mm(选配)可调,能够适配不同板厚和元件高度的焊接需求。运输系统采用单钩钛爪/双钩钛爪(标配),可选载重双钩钛爪,适应不同重量和尺寸的PCB板。控制系统采用触摸屏+PLC(HMI+PLC)架构,操作简便,维护方便。冷却方式为强制风冷,排风量要求15m³/min ×2(通道),排气口径Φ200mm。典型应用场景:消费电子电源板、小家电控制板、LED照明驱动板、工业传感器模块等中小批量插件焊接场景。

ENGINEERING DATA

技术参数表

KAYA-Y200BE

产品型号 KAYA-Y200BE
产品型号 KAYA-Y200BE
应用领域 波峰焊
KAYA-Y200BE 技术参数表
项目 参数
机身尺寸 2200*1000*1500mm
电源 AC380V,50/60Hz,3P5W,25A
喷头 专利永不堵塞喷头/ST-6喷
工作功率 3KW
控制系统 触摸屏+PLC(HMI+PLC)
预热控温精度 ±5℃
针阀压力 0.2MPa~0.5MPa
喷雾方式 气压全喷(标配)气压选喷
助焊剂流量 10~100mL/min
助焊剂喷头 ST-6 lumina雾化喷头
预热方式 红外/热风加热
预热区数量 2
预热温度范围 室温~230℃
温控模式 PID+SSR
炉胆材质 316不锈钢+铸铁+钛
锡炉容量(锡比重7.5) 150KG
锡炉极限承受温度 Max. 300℃
波峰高度调节方式 变频无极调速
波峰高度 0~15mm(标配)15~20mm(选配)
PCB入口运输高度 750±20mm
PCB板宽度范围 50~200mm
PCB板元件高度 顶部120mm/底部25mm
PCB传输速度 0~1800mm/min
运输爪 单钩钛爪/双钩钛爪(标配)重载双钩钛爪(选配)
速度控制方式 闭环无极变频调速
冷却方式 强制风冷
重量 300kg
排风量要求 15m³/min ×2(通道)排气口径: Φ200mm制冷
APPLICATION CONTEXT

应用场景

适用于中小批量到中等规模的无铅PCB插件焊接、消费电子/工业电子批量生产与研发打样场景;高效稳定的核心焊接配置;精准可靠的双区预热与温控系统;耐用易维护的结构设计;灵活适配的生产能力
