KAYA-V8

高性能SMTスマート製造装置

リフローはんだ付け

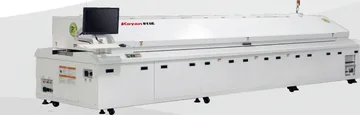

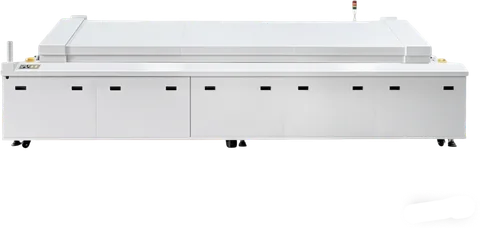

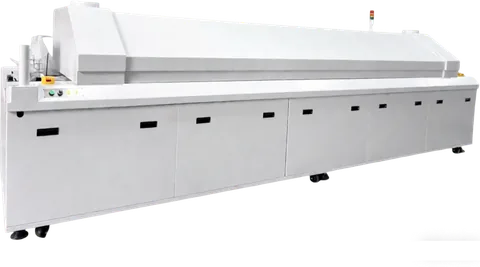

KAYA-V8

精度、生産能力、コスト性能を両立した中級主力リフロー装置

小ロットから大量生産向けの中級主力リフロー装置。民生電子、車載電子、産業制御のSMTに対応。8/10/12温度ゾーン、PID+SSR二重閉ループ制御、精度±1°C。運転電力は7-9kW、従来機比15-20%節電。電動上部カバーで炉内清掃が容易

一貫したはんだ接合品質を実現する正確な温度制御: PID+5SR デュアル閉ループ温度制御と 6/8 温度ゾーンの独立した加熱により、はんだ接合不良、冷えたはんだ接合、ブリッジを防止します。室温から 300°C までの温度範囲、独立した冷却ゾーンと強制空冷により、PCB の変形やはんだ接合部の酸化を防止します。
省エネとコスト削減: 動作電力はわずか 5 ～ 6kW で、従来モデルと比較して 30% 以上の電力を節約します。標準の 380V 電源との互換性により、電気容量を拡張する必要がありません。コンパクトなマシンは、すぐに設置して生産を開始できます。
幅広い互換性: カスタマイズが可能な PCB 幅 350 mm をサポートし、幅広い基板サイズに対応します。無段階速度制御、カスタマイズ可能な搬送方向とレール構成により、さまざまな生産ラインのレイアウトに統合できます。
インテリジェントで簡単な操作: データのトレーサビリティを備えた産業用 PC 制御システムと、簡素化されたタッチスクリーンシステムのどちらかを選択できます。プロセスパラメータをワンタッチで呼び出すことができ、効率的な切り替えが可能です。可聴および視覚的なアラームと UPS により、中断のない生産を維持できます。
簡単なメンテナンスと高い信頼性: ステンレススチールのメッシュベルトとモジュール構造により、耐摩耗性があり、詰まりを防ぎ、メンテナンスを簡素化します。エンドツーエンドのデータトレーサビリティにより、長期安定稼働をサポートします。

モデル KAYA-V8

アプリケーション リフローはんだ付け

KAYA-V8 技術仕様
項目	値
外形寸法	500012001450mm
正味重量	1700kg
電源仕様	AC 380V, 50/60Hz, 3P5W
昇温時間	30min
温度範囲	室温（15-35°C）~300°C
起動電力	56kW
運転時消費電力	7kW
最大PCB幅	400mm（カスタマイズ対応）
PCB部品クリアランス	基板上30mm/基板下25mm
搬送方向	左から右（右から左はオプション）
固定レール方式	前側固定（後側固定はオプション）
搬送レール床面高さ	900±20mm
搬送速度範囲	0-1800mm/min
搬送制御方式	インバータ+搬送モーター
チェーン構造	ステンレス製単列縁ガイドチェーン、基板詰まり防止構造
搬送システム形式	単一レール+メッシュベルト搬送+同期
加熱ゾーン数	上8/下8
冷却ゾーン数	独立冷却ゾーン
温度制御方式	PID+SSR
異常警報	高温/低温異常を音と光で警報
制御構成	WIN10+産業用制御コンピュータ+PLC
冷却方式	強制空冷
上部カバー操作	電動上部カバー開閉で炉内清掃が容易
UPS電源	予備電源
正味重量	1700kg
電源仕様	AC 380V, 50/60Hz, 3P5W
昇温時間	30min
温度範囲	室温（15-35°C）~300°C
起動電力	56kW
運転時消費電力	7kW
最大PCB幅	400mm（カスタマイズ対応）
PCB部品クリアランス	基板上30mm/基板下25mm
搬送方向	左から右（右から左はオプション）
固定レール方式	前側固定（後側固定はオプション）
搬送レール床面高さ	900±20mm
搬送速度範囲	0-1800mm/min
搬送制御方式	インバータ+搬送モーター
チェーン構造	ステンレス製単列縁ガイドチェーン、基板詰まり防止構造
搬送システム形式	単一レール+メッシュベルト搬送+同期
加熱ゾーン数	上8/下8
冷却ゾーン数	独立冷却ゾーン
温度制御方式	PID+SSR
異常警報	高温/低温異常を音と光で警報
制御構成	WIN10+産業用制御コンピュータ+PLC
冷却方式	強制空冷
上部カバー操作	電動上部カバー開閉で炉内清掃が容易
UPS電源	予備電源
