KAYA-K3

Высокопроизводительное SMT-оборудование для интеллектуального производства

Принтеры для нанесения паяльной пасты

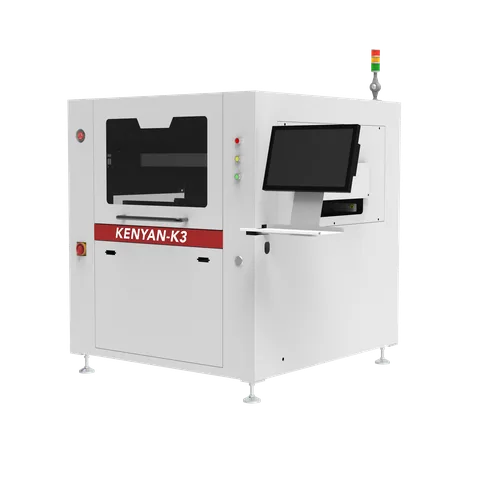

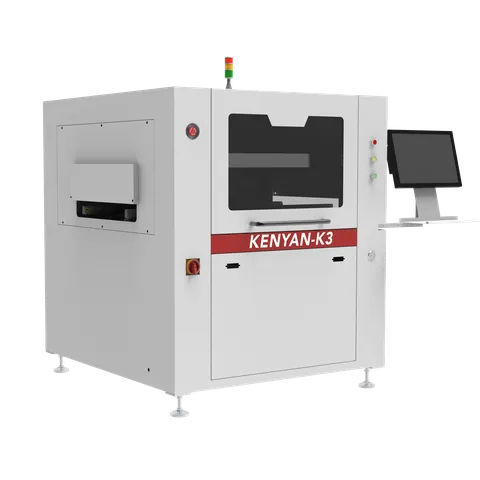

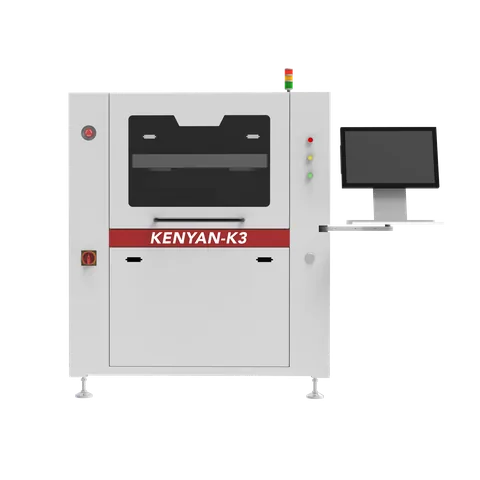

KAYA-K3

Специалист по точному нанесению пасты: обеспечение равномерного распределения паяльной пасты и прочной основы для пайки

Лёгкая конструкция и низкое энергопотребление для эффективного старта малого и среднего бизнеса; экономичная печать небольших партий устройств умного дома и малой промышленной техники; повторяемость совмещения ±0.02mm, печати ±0.03mm; цикл ＜15sec/P, эффективно и стабильно; трафареты 470×370mm~800×800mm для разных PCB

Являясь базовой системой в начале производственной линии технологии поверхностного монтажа (SMT), полностью автоматический принтер для паяльной пасты играет фундаментальную роль в производстве электроники. Он наносит контролируемое равномерное количество паяльной пасты точно на соответствующие площадки печатной платы (PCB), подготавливая плату к размещению компонентов и надежной пайке оплавлением.
Точность печати имеет решающее значение: она определяет постоянство толщины и покрытия паяльной пасты и напрямую влияет на качество паяных соединений, включая предотвращение образования перемычек, плохих паяных соединений и соединений холодной пайки, а также на выход конечного продукта. Созданная для надежности и стабильности, эта машина гарантирует, что каждая печатная плата переходит на следующий этап производства с оптимальным качеством печати паяльной пастой, обеспечивая прочную основу для эффективной и высококачественной сборки электроники.

Модель KAYA-K3

Область применения Принтеры для нанесения паяльной пасты

KAYA-K3 Технические характеристики
Параметр	Значение
Повторяемость оптического совмещения	±0.02mm
Повторяемость печати	±0.03mm
Время цикла печати	＜15sec/P (без времени протирки трафарета)
Отделение трафарета	Отделение трафарета 0~10mm/s
Режим печати	Печать одним/двумя ракелями (пневмопривод)
Давление ракеля	1~10kg
Стандартные углы ракеля	45°/55°/60°
Скорость печати	10~200mm/sec
Ход печати	50~800mm
Размеры рамки трафарета	470×370mm~800×800mm
Способ очистки	Сухая, влажная
Система технического зрения	CCD-камера обработки изображений с высокой частотой кадров
Распознавание реперных меток	Круги, квадраты, ромбы, текст, контактные площадки и нестандартные формы
Режим получения изображения	Одиночная/двойная съёмка, защита от ошибок (камеру можно полностью отключить)
Функции контроля	2D-оптический контроль
Максимальный размер PCB	400×350mm
Минимальный размер PCB	50×50mm
Толщина PCB	0.4~6mm
Максимальная масса платы	10kg
Высота конвейера	900±40mm
Скорость конвейера	1200mm/sec（MAX）
Габариты машины	L=1200W=1300H=1400mm
Масса	500kg
Электропитание	AC 220V 50/60Hz однофазное 1.5kW
Время переналадки	＜5min
